マクロレンズ・物体側テレセントリックレンズ 倍率切換え式
TELECENTRIC LENSES
Optart(オプトアート)
■1本のレンズで2つの倍率を切換えられる1台2役の倍率切換え式物体側テレセントリック系レンズです。
■このレンズの最大の特徴は、倍率切換え時に作動距離(W.D)と有効F値が常に一定で変化しません。
■これにより実装装置組込み時に、煩わしい作動距離や光源の再調整を行わずに倍率の切換えが可能となります。
■又、作動距離は作業性を配慮した115mm、156mm、220mm、290mmと長作動の4種類、倍率は×0.5〜×1、×1〜×2、×2〜×4の3種類を用意しました。
レンズ1本で2つの倍率切換え式を実現
倍率切換え時、作動距離は変化せず
倍率切換え時、有効F値は変化せず
低光学ディストーション設計
同軸落射照明による均一照明
1/2"カメラ対応
Cマウント
仕    様
倍率切換レンズ
型名 作動距離
(mm)
倍率 N.A 有効F値 分解能
(μm)
被写界
深度
(mm)
光学ディス
トーション
(%)
同軸照明付
TV1020-115-FA 115 ×1 0.02 25 16.8 1.7 +0.16
×2 0.04 8.4 0.42 +0.11
TV2040-115-FA ×2 0.03 33.3 11.2 0.64 +0.07
×4 0.06 5.6 0.16 +0.06
TV0510-156-M 156 ×0.5 0.015 16.7 22.4 3.9 +0.08 ストレートタイプ
(非テレセントリック)
×1 0.03 11.2 1.0 +0.10
TV01020-156-FA ×1 0.02 25 16.8 1.7 +0.04
×2 0.04 8.4 0.42 +0.04
TV02040-156-FA ×2 0.02 50 16.8 1.19 +0.04
×4 0.04 8.4 0.30 +0.04
TV0510-220-FA 220 ×0.5 0.0167 15 20 3.38 +0.03
×1 0.0333 10 0.8 +0.08
TV1020-220-FA ×1 0.02 25 16.8 1.7 +0.04
×2 0.04 8.4 0.42 +0.05
TV0510-290-FA 290 ×0.5 0.015 16.7 22.4 3.9 0
×1 0.03 11.2 1.0 +0.04
TV1020-290-FA ×1 0.015 33.3 22.4 2.6 +0.03
×2 0.03 11.2 0.64 +0.04
同軸落射照明について
※設定された倍率以外の倍率は、決められたW.Dの中ではピントが合いません。
例)×1〜×2の間の倍率→×1.5
但し、W.Dを変えればピントが合う位置があります。(倍率ごとにピント位置は変動します)
◆ご注文・販売価格はこちらへ→ショップ(光マート)

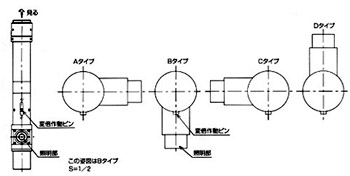

■照明方向と変倍作動ピンの位置関係

特注で、ピンの位置を左記A・B・C・Dの4タイプに変更可能です。
※標準はAタイプになります。
例)TV1020-115-FでBタイプの場合→TV1020-115-FB
拡大図
