OpticalGardenレンズ一覧TPC製品ラインナップ/ メガピクセル対応テレセントリックレンズ TPC05-MS65/TPC05-MS65D
メガピクセル対応テレセントリックレンズ 光学倍率0.5× WD65mm ストレート/同軸落射
Megapixel Telecentric Lens Seies 0.5x WD65mm Straight/Coax
TPC05-MS65/TPC05-MS65D
TPC(TOKYO PARTS CENTER)
限りなく0に近い ディストーションレスを追求
無収差を設計コンセプトとして、画像の歪みを排除しました。
InspectionSceneにおいて、ディストーション補正を考慮する必要がありません。
ソフト側の負担を軽減する ハイコントラスト設計
設計精度を高めて、コントラストを向上させました。
白黒の明暗がスッキリして画像認識出来ます。
少ないレンズで低コスト化を実現 コンパクト&リーズナブル
小型設計なので、装置やその他の周辺部品の設計もコンパクトに出来ます。
高性能を維持したままレンズ枚数を減らし、切削部品の共通化設計を行いました。
テレセントリックレンズのバリエーション
全シリーズがマシンビジョン対応型です。
標準的な固定倍率をランナップし、WDについてもショート、ミドル、ロングとバリエーション豊富になっています。 照明方式も同軸落射タイプ、ストレートタイプにより様々なInspectionSceneに対応可能です。
■  メガピクセル対応テレセントリックレンズ WD65 光学倍率0.5x 【2/3、1/2、1/3、1/4インチ対応】
型 名 TPC05-MS65 TPC05-MS65D
種 別 Straight/Coax ストレート(同軸落射無し) 同軸落射対応
光学倍率 Magnification 0.5×
WD 65.1mm
被写界深度 Depth of field 2.87mm (許容錯乱円径40µmで算出した計算値)
分解能 Resolution 12µm (波長550nmで算出した理論分解能)
NA 0.028
有効F値 Effective F No 9
TVディストーション TV Distortion -0.001%
質量 Weight 77g 80g
適合カメラ Sensor Size(max.) 2/3型
マウント Mount Cマウント

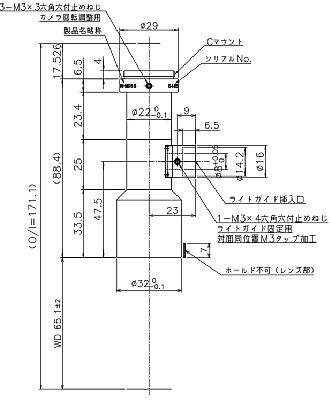

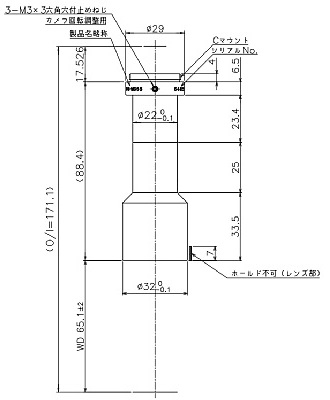

外径寸法 External Dimensions Φ32mm×88.4mm
視野(V×H) Field of View 2/3型:13.2mm×17.6mm   1/1.8型:10.64mm×14.35mm
1/2型:69.6mm×12.8mm   1/3型:7.2mm×9.6mm
価格 Price 110,000円(税別) 120,000円(税別)
◆ご注文はショップ(光マート)へ→TPC05-MS65TPC05-MS65D

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
