1/3インチメガピクセル対応両側テレセントリックレンズ 光学倍率0.23× WD78.5mm
Megapixel Bilateral Telecentric Lens For 1/3inch Image Format
TCL02300-M/TCL02300-F
OPTART
両側テレセントリックレンズ
メガピクセルセンサー対応
最大イメージサイズ1/3インチ対応
全機種でストレートタイプと同軸落射タイプを用意
同軸落射タイプは被写体へ均一な光をに照射
可変絞りにより被写界深度の調整可能(深い被写界深度を実現)
低光学ディストーションを実現
■  メガピクセル対応両側テレセントリックレンズ 光学倍率0.23× WD78.5mm 【1/3、1/4インチ対応】
型 名 TCL02300-M TCL02300-F
種 別 (ストレート/同軸) ストレート(同軸落射無し) 同軸落射対応
光学倍率 0.23×
光学的分解能 17.5µm
有効Fナンバー 5.0〜23.0
N.A. 0.025〜0.005
被写界深度 最小錯乱円40μm 9.06mm
OPTART計算式 2.33
ディストーション 光学 0.01%
TV -0.01%
物像間距離 248.76mm
作動距離(WD) 78.5mm
重量 310g 442g
適合カメラ Sensor Size(max.) 1/3型以下
マウント Mount Cマウント
視野(V×H) 1/3型:15.7mm×20.9mm
価格 Price お問合せ下さい お問合せ下さい
◆ご注文・販売価格はこちらへ→お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

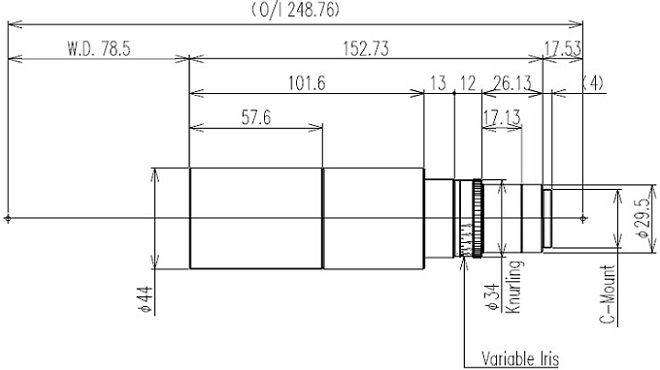

TCL02300-M

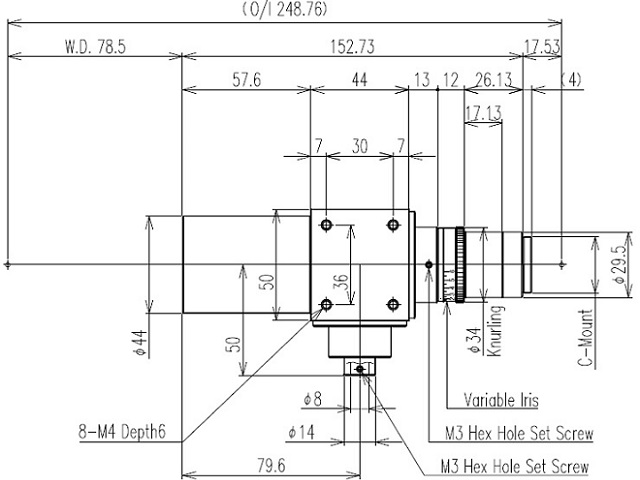

TCL02300-F
■ 同軸落射照明 Coaxial epi-illumination)

LED/ハロゲン光源装置
同軸落射照明用ライトガイド

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
