1インチ 5メガピクセル対応 SWIR(近赤外)レンズ f=50mm
SWIR (Short Wave Infrared) Lenses series
AZURE-5014SWIR
メーカー:AZURE Photonics
 SWIR(近赤外)帯域900nm〜1700nmを透過
900nm〜1700nmで光学設計・コーティング
 1インチ5メガピクセル対応
1インチ5メガピクセル、2/3インチ3メガピクセル、1/2インチ2メガピクセル、 1/3インチ1.2メガピクセルに最適
 赤外透過による非破壊検査に最適
用途に応じたIR照射装置、IR対応カメラ、フィルターの組合せにより、 製品や部品、食品等の非破壊検査が可能


◆AZURE-5014SWIR  価格:95,000円(税別)/104,500円(税込)
ご注文→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 1″
解像度(Resolution) 5MP
焦点距離(Focal Length) f=50mm
バックフォーカス(Back Focus) 11.29mm
F値(F/ No.) F1.4−F16
絞り方式(Iris Type) 手動
ディストーション(Distortion) <0.05%
レンズ有効径(Lens Effective Diameter) Front:φ36.12、Back:φ16.12
有効照度(Relative Illuminate) 65%
全長(TTL) 65.99mm
設計波長(Design Wavelength) 900〜1700nm
画角
F.O.V(D×H×V)
1″ 18.18°×14.48°×10.97°
2/3″ 12.55°×10.06°×7.56°
1/2″ 9.15°×7.32°×5.5°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.5m〜∞
作動距離(Optimum Working Distance) 1m〜∞

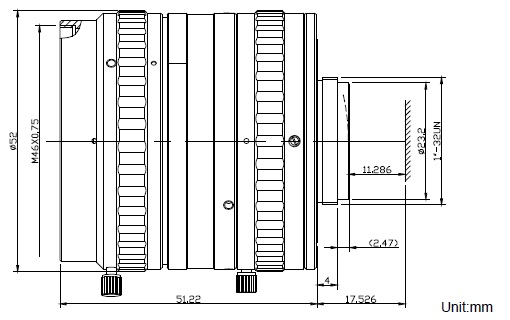

外形寸法(Dimention) φ52.0×51.22mm
重量(Weight) 245g
動作温度(Operating Temperature) −20℃〜+60℃
レンズ構成(Lens Construction) 7-5
主光線入射角度(CRA) 12.66°
フィルターネジ径(Filter Thread) M46.0×P0.75

■ 光学設計(Optical Design Report) WD=7000mm

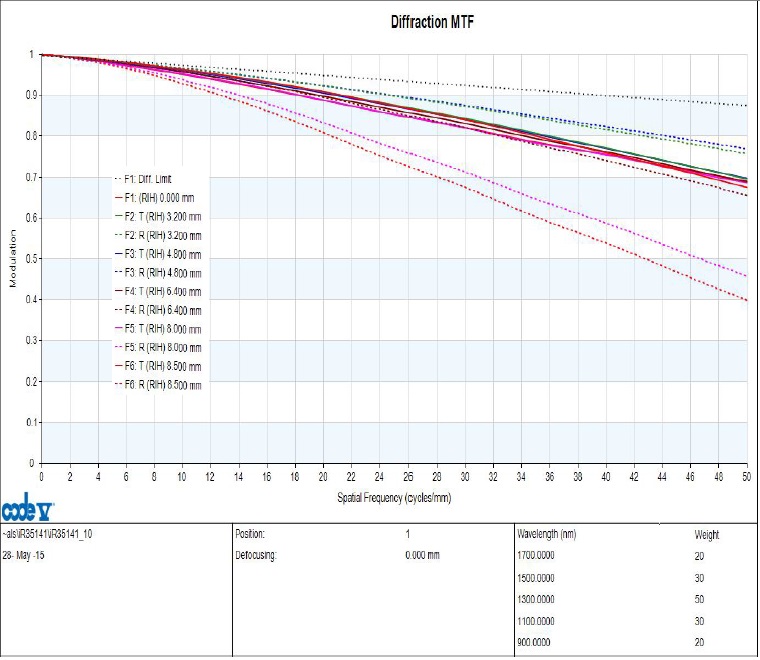

MTF

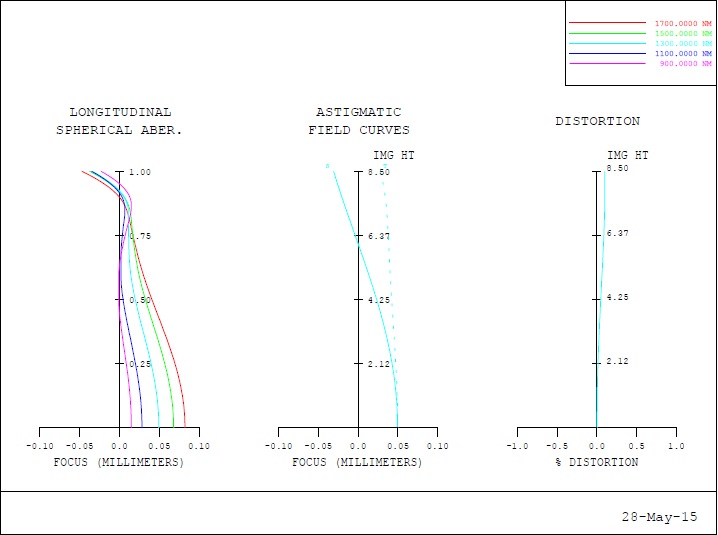

Field Curvature & Distortion

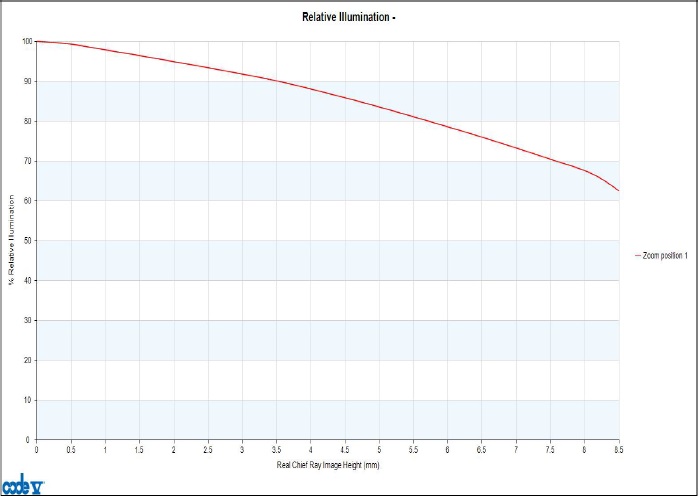

Relative Illumination

 可視カットフィルター 700nm以上透過  → 詳細ページ
OF-R70-225 (M22.5P0.5) 〜OF-R70-490 (M49P0.75)
 可視カットフィルター 800nm以上透過  → 詳細ページ
OF-R80N-225 (M22.5P0.5) 〜OF-80N-490 (M49P0.75)
