2/3インチ 3メガピクセル対応マシンビジョン単焦点レンズ f=25mm
3 Megapixel Fixed Focal Lens for MachineVision
AZURE-3518M3M-A
メーカー:AZURE Photonics
2/3インチ3メガピクセルへ対応
2/3インチ3メガピクセル、1/2〜1/1.8インチ2メガピクセル、1/3インチ1.2メガピクセルに最適
高精細度及び低ディストーション
FA・マシンビジョンに最適な性能を実現
小型・軽量・低価格を徹底的に追求
コンパクトなボディー設計、工業用レンズの性能・品質で、セキュリティ並みの低価格を実現


◆AZURE-3518M3M-A 価格:12,000円(税別)/13,200円(税込)
ご注文はこちらへ→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 2/3″
解像度(Resolution) 3MP
焦点距離(Focal Length) f=35mm
バックフォーカス(Back Focus) 9.44mm
F値(F/ No.) F1.8
絞り方式(Iris Type) 手動
ディストーション(Distortion) <-0.89%
レンズ有効径(Lens Effective Diameter) Front:φ22.64、Back:φ13.33
有効照度(Relative Illuminate) 94.5%
全長(TTL) 47.27mm
設計波長(Design Wavelength) 400〜700nm(Coating:400-950nm)
画角
F.O.V(D×H×V)
2/3″ 18.10°×14.47°×10.85°
1/2″ 13.16°×10.52°×7.89°
1/3″ 9.87°×7.89°×5.92°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.5m〜∞
作動距離(Optimum Working Distance)

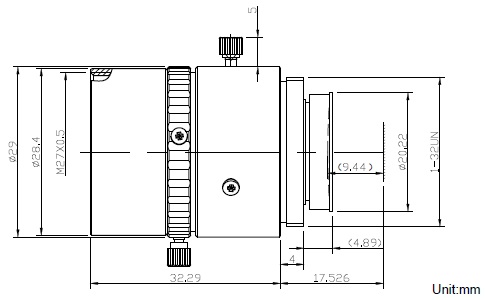

外形寸法(Dimention) φ29×32.29mm
重量(Weight) **g
動作温度(Operating Temperature) −20℃〜+65℃
レンズ構成(Lens Construction) 6-4
主光線入射角度(CRA) 2.7°
フィルターネジ径(Filter Thread) M27.0×P0.5

■ 光学設計(Optical Design Report) WD=∞
MTF

Field Curvature & Distortion

Relative Illumination

Spot Diagram
