1インチ 5メガピクセル対応バリフォーカルレンズ f=16-32mm
5 Megapixel Vari-Focal Lens
AZURE-1632ZL5M
メーカー:AZURE Photonics
メガピクセルカメラへ対応
1インチ対応5メガピクセル (適合素子:CMV4000 等)
高精細、低ディストーション
FA・マシンビジョンに最適な性能を実現
ITS(高度道路交通システム)用途に最適
ITS用として設計されているため、望遠側で高画質
小型・軽量・低価格を徹底的に追求
コンパクトなボディー設計、工業用レンズの性能・品質で、低価格を実現


◆AZURE-1632ZL5M 価格:52,400円(税別)/57,640円(税込)
ご注文はこちらへ→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 1″
解像度(Resolution) 5MP (100lp/mm)
焦点距離(Focal Length) f=16〜32mm
バックフォーカス(Back Focus) 21.58mm
F値(F/ No.) F1.8〜F16
絞り方式(Iris Type) 手動
ディストーション(Distortion) -1.89%〜-1.98%
レンズ有効径(Lens Effective Diameter) Front:φ57.64、Back:φ25.67
有効照度(Relative Illuminate) 40.5%〜54.9%
全長(TTL) 129mm
設計波長(Design Wavelength) 400〜700nm (Coating:400〜950nm)
画角F.O.V(D×H×V) 1″ 27.57°×22.43°×17.01° 〜53.26°×43.85°×33.44°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.08m〜∞
作動距離(Optimum Working Distance) 10m

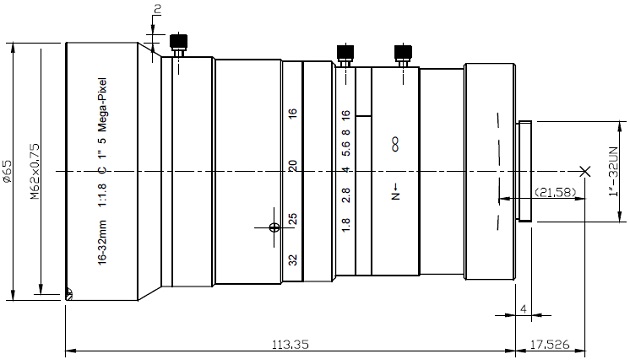

外形寸法(Dimention) φ65×113.35mm
重量(Weight) 619g
動作温度(Operating Temperature) −20℃〜+65℃
レンズ構成(Lens Construction) 15-10
主光線入射角度(CRA) 4.51°
フィルターネジ径(Filter Thread) M62×P0.75

■ 光学設計(Optical Design Report) WD=10m f=16.2mm

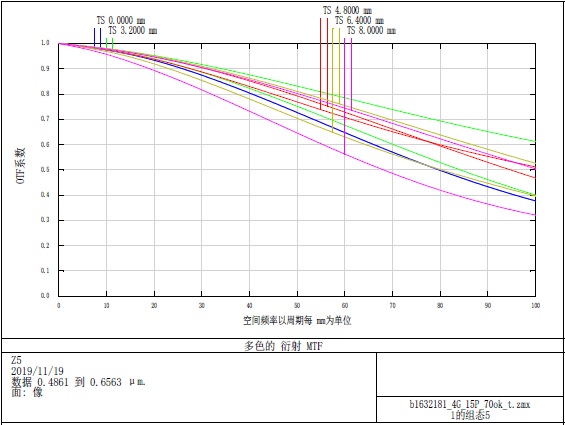

MTF

Field Curvature & Distortion

Relative Illumination

Spot Diagram


WD=10m f=32mm
MTF

Field Curvature & Distortion

Relative Illumination

Spot Diagram
