2/3インチ 3メガピクセル対応マシンビジョン単焦点レンズ f=8mm
3 Megapixel Fixed Focal Lens for MachineVision
AZURE-0814M3M
メーカー:AZURE Photonics
2/3インチ 3メガピクセルへ対応
2/3インチ 3メガピクセル、1/1.8〜1/2インチ 2メガピクセル以下の撮像素子に最適
高精細度及び低ディストーション
FA・マシンビジョンに最適な性能を実現
小型・軽量化・低価格を実現
コンパクトなボディー設計、工業用レンズの性能・品質を低価格で実現


◆AZURE-0814M3M  価格:19,500円(税別)/21,450円(税込)
ご注文はこちらへ→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 2/3″
解像度(Resolution) 3MP
焦点距離(Focal Length) f=8mm
バックフォーカス(Back Focus) 12.6mm
F値(F/ No.) F1.4−F16
絞り方式(Iris Type) 手動
ディストーション(Distortion) <-0.5%
レンズ有効径(Lens Effective Diameter) Front:φ26.72、Back:φ11.92
有効照度(Relative Illuminate) 45%
全長(TTL) 56.5mm
設計波長(Design Wavelength) 400〜700nm(Coating:400〜950nm)
画角
F.O.V(D×H×V)
2/3″ 66.04°×55.26°×42.92°
1/2″ 53.13°×43.6°×33.4°
1/3″ 41.11°×33.4°×25.36°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.1m〜∞
作動距離(Optimum Working Distance)

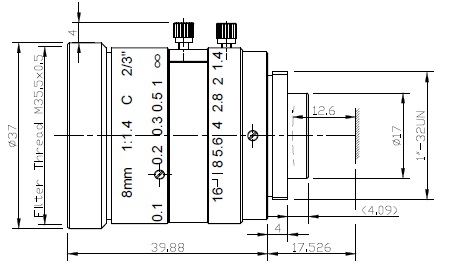

外形寸法(Dimention) φ37×39.88mm
重量(Weight) 200g
動作温度(Operating Temperature) −20℃〜+60℃
レンズ構成(Lens Construction) 9-8
主光線入射角度(CRA) 7.74°
フィルターネジ径(Filter Thread) M35.5×P0.5

■ 光学設計(Optical Design Report) WD=∞

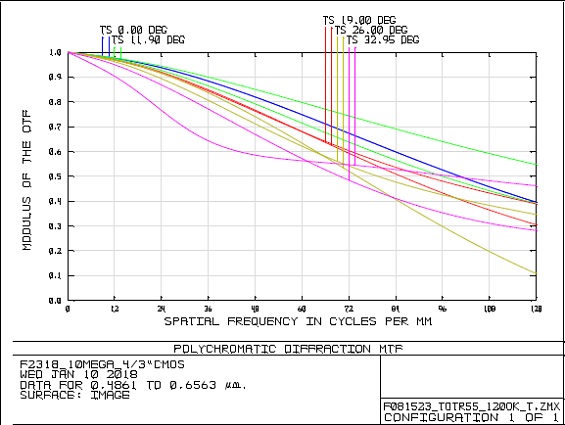

MTF

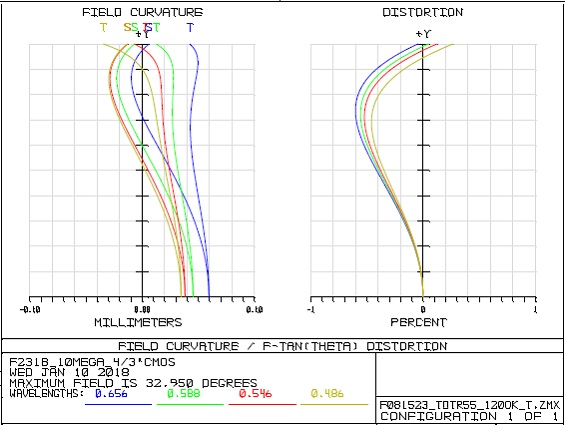

Field Curvature & Distortion

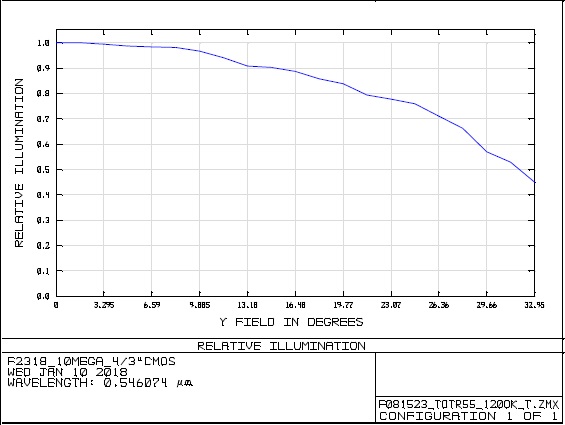

Relative Illumination

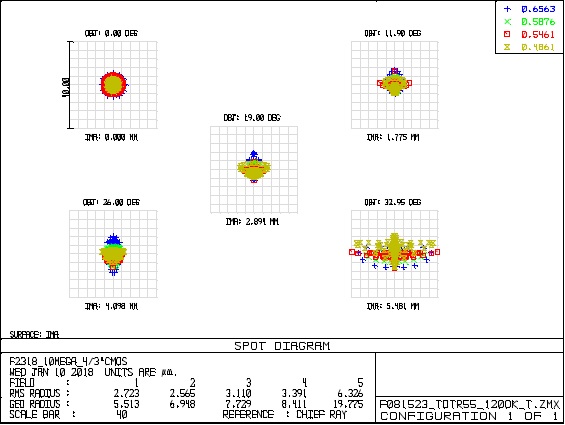

Spot Diagram
