TVフォーマットシリーズ
カラーTVフォーマット ヘッド分離カメラ
STC-R640PWT / STC-R640PWJ / STC-R640PWC
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
TVフォーマット(ビデオ信号)出力のヘッド分離カメラ
小型ヘッドを採用すことで狭いスペースにも設置可能
1/4インチ 40万画素 CCD素子を採用
アナログビデオ映像出力 NTSC、およびY/C
カメラヘッドはストレートタイプとLアングルタイプから選択可能
Cマウントアダプタリング(別売)で、Cマウントへ対応
2020年3月で生産終了致します。 尚、最終オーダー受付は、2019年8月30日までとなりますが、予定数に達した時点で終了となりますので、ご注意下さい。 →2020年3月末、出荷終了(販売終了)
価格・納期についてはお問合せ下さい。
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
ヘッド形状 ケーブル長
2m 3m 5m
ストレート STC-R640PWT-HD2
STC-R640PWJ-HD2
STC-R640PWC-HD2
STC-R640PWT-HD3
STC-R640PWJ-HD3
STC-R640PWC-HD3
STC-R640PWT-HD5
STC-R640PWJ-HD5
STC-R640PWC-HD5
L型下向き STC-R640PWT-UHD2
STC-R640PWJ-UHD2
STC-R640PWC-UHD2
STC-R640PWT-UHD3
STC-R640PWJ-UHD3
STC-R640PWC-UHD3
STC-R640PWT-UHD5
STC-R640PWJ-UHD5
STC-R640PWC-UHD5
L型上向き STC-R640PWT-LHD2
STC-R640PWJ-LHD2
STC-R640PWC-LHD2
STC-R640PWT-LHD3
STC-R640PWJ-LHD3
STC-R640PWC-LHD3
STC-R640PWT-LHD5
STC-R640PWJ-LHD5
STC-R640PWC-LHD5
レンズ型番 焦点距離 F値 画角(H×V×D) 標準/オプション
VL-2720VES f=2.693mm F/2.0 78.9×58.3×100.3 標準レンズ
VL-2720VES f=4.010mm F/2.5 51.9×38.7×65.5 標準レンズ
MSC-8STE f=8.000mm F/2.5 25.86×19.4×32.36 オプションレンズ
VL-1618STE f=16.000mm F/2.5 12.86×9.67×16.05 オプションレンズ
VL-1618STF f=16.000mm F/11 12.86×9.67×16.05 オプションレンズ
LEN-R640-LC Cマウントアダプタリング オプション
Specifications
型式
STC-R640PWT-HD2
STC-R640PWT-HD3
STC-R640PWT-HD5
STC-R640PWT-LHD2
STC-R640PWT-LHD3
STC-R640PWT-LHD5
STC-R640PWT-UHD2
STC-R640PWT-UHD3
STC-R640PWT-UHD5
STC-R640PWJ-HD2
STC-R640PWJ-HD3
STC-R640PWJ-HD5
STC-R640PWJ-LHD2
STC-R640PWJ-LHD3
STC-R640PWJ-LHD5
STC-R640PWJ-UHD2
STC-R640PWJ-UHD3
STC-R640PWJ-UHD5
STC-R640PWC-HD2
STC-R640PWC-HD3
STC-R640PWC-HD5
STC-R640PWC-LHD2
STC-R640PWC-LHD3
STC-R640PWC-LHD5
STC-R640PWC-UHD2
STC-R640PWC-UHD3
STC-R640PWC-UHD5
出力端子 BNC, Y/C, 電源端子台 BNC, Y/C, 電源ピンジャック BNC, Y/C、外部制御, 電源12P
適合電源アダプター UN310-2P(別売) UN310-1210(別売) UN310-12P(別売)

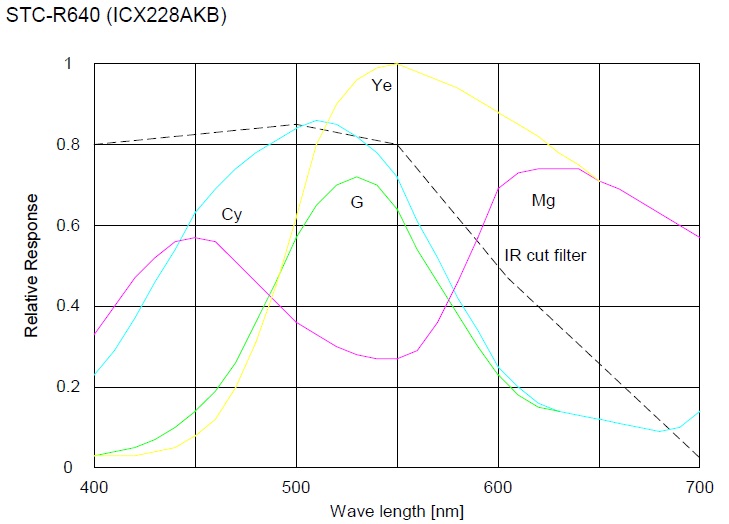

撮像素子 1/4 インチインターレース型CCD (ソニー製: ICX228AKB)→分光分布グラフ
有効画素数 768(H) × 494(V)
セルサイズ 4.75μm(H) × 5.5μm(V)
撮像面積 3.648mm(H) × 2.741mm(V)×4.563mm(D)
テレビジョン方式 NTSC
走査方式 2:1 インターレース
走査水平周波数 15.734kHz
走査垂直周波数 59.94Hz
同期方式 内部同期/外部同期
水平解像度 480TV本
S/N 48dB 以上 (AGC=OFF)
ビデオ出力 VBS 1.0Vp-p 75Ω 、Y/C
最低被写体照度 1.11 lx, F1.2 (AGC=ON)
電子シャッター [Dip スイッチ]1/60, 1/125, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000 秒
[自動/制御ソフト]
高速シャッター:1/60, 1/125, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000, 1/100000秒
低速シャッター: 1〜256FLD
ホワイトバランス オート/Push to Set/マニュアル(制御ソフトにより調整可能)
オートアイリスレンズ なし
AGC ON/OFF
ガンマ 0.45/1.0 (SW 切り替え), 初期値:0.45, 制御ソフトにより調整可能
画像反転出力 正転(工場出荷設定),左右反転,上下反転,左右上下反転
スチル機能 あり
入力電圧 DC9V〜15V
消費電流 95mA + 20mA
動作温度 -10℃ - +50℃
保存温度 -30℃ - +65℃

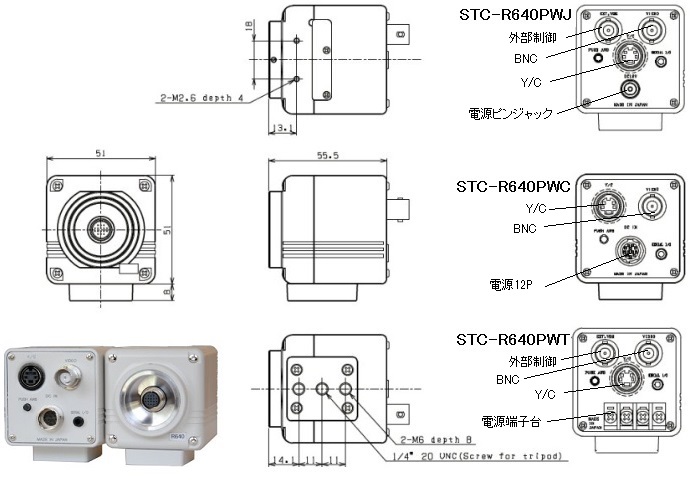

CCU外形寸法 51(W) x 51(H) x 約55.5(D) mm * 基板背面の部品・コネクターは含みません
CCU重量 約210 g
規制化学物質対応 RoHS 対応、REACH対応
