GigE Visionカメラ Mシリーズ
2/3インチCMOS500万画素GigEカメラ
STC-MCS500POE / STC-MBS500POE
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
GigE Vision インターフェース
PoE (Power Over Ethernet) 対応
小型で堅牢性のあるボディ
フルスキャン時の最大フレームレート:21.95 fps @ 5M 8bits
CMOS グローバルシャッタ
最大 2,048 点の画素欠陥補正
8bits,10bits,12bits 出力

◆STC-MCS500POE  (カラー) → ショップサイトへ(価格・注文)
◆STC-MBS500POE  (モノクロ) → ショップサイトへ(価格・注文)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-MCS500POE(カラー) STC-MBS500POE(白黒)
撮像素子 2/3″ 500万画素 プログレッシブ
カラーCMOS(SONY:IMX264)

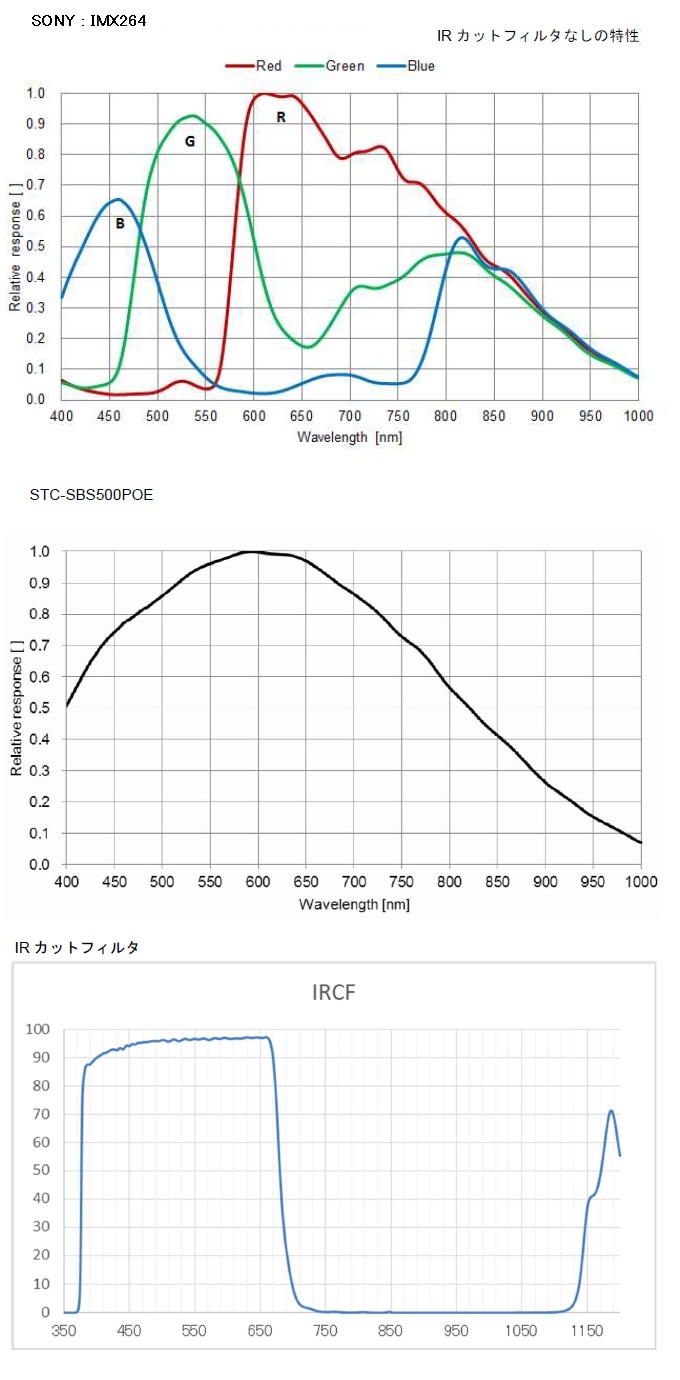

分光分布グラフ
2/3″ 500万画素 プログレッシブ
モノクロCMOS(SONY:IMX264)
分光分布グラフ
シャッタタイプ グローバルシャッタ
有効画素数 2,448(H) × 2,048(V)
セルサイズ/撮像面積 3.45 (H) × 3.45 (V) µm/8.446 (H) × 7.066 (V) mm
同期方式 外部トリガ (ハードウェア / ソフトウェア) / フリーラン (連続掃き出し)
スキャンモード フルスキャン / ROI
フレームレート
(フル解像度時)
8bits: 21.9 fps / 10bits: 10.9 fps / 10bits Packed: 14.6 fps /
12bits: 10.9 fps / 12bits Packed: 14.6 fps / RGB8: 7.3 fps
最大フレームレート: 1,314.24 fps @ 4 lines (8bits)
ADC ビット幅 12bits
画像出力フォーマット Mono8 / Mono10 / Mono10Packed /
Mono12 / Mono12Packed /
BayerRG8 / BayerRG10 /
BayerRG10Packed /
BayerRG12 / BayerRG12Packed / RGB8
Mono8 / Mono10 / Mono10Packed /
Mono12 / Mono12Packed
ノイズ
レベル
8bits出力時 ≤ 2.8 digits (Gain 0 dB)
10bits / 10bits Packed 出力時 ≤ 11.2 digits (Gain 0 dB)
12bits / 12bits Packed 出力時 ≤ 44.8 digits (Gain 0 dB)
感度(絞り値:F5.6) 420 Lux 230 Lux
電子シャッタ 1 µ秒 〜16.777 秒 (初期値: 45,345 µ秒)z
ゲイン アナログゲイン 0 〜 20.8 dB (初期値: 0 dB)
デジタルゲイン x1 〜 x3 (初期値: x1)
ROI 水平: 264 〜 2,448 画素 / 垂直: 4 〜 2,048 ライン (初期値: 2,448 x 2,048)
画像サイズ調整単位: 水平 8 画素 / 垂直 4 ライン
画像オフセット調整単位: 水平 8 画素 / 垂直 4 ライン
ガンマ ガンマ 0.1 〜 4.0 (初期値: 1.0)
ビニング N/A
デシメーション x2 水平・垂直 / Off
映像反転機能 上下反転 / 左右反転 / 上下左右反転 / Off
画素欠陥補正 最大 2,048 点
自動画質
制御
自動露光 対応 (初期値: OFF)
オートゲイン 対応 (初期値: OFF)
ホワイトバランス オート / マニュアル /
プッシュセットホワイトバランス
N/A
動作モード エッジプリセット・トリガ / パルス幅トリガ / フリーラン (連続掃き出し)
インターフェース PoE: IEEE802.3af CLASS1 (1000BASE-T)
プロトコル GigE Vision 2.1 及びGenICam SFNC 2.4 準拠, IEEE1588 (PTP) 対応
入出力端子 1 入力 (opt isolated) / 1 出力 (opt isolated) / 1 入出力 (non-isolated, open collector)
電 源 入力電圧 +10.8 〜 +26.4Vdc (電源・信号コネクタ)
もしくはPower Over Ethernet (IEEE802.3af 準拠)
(電源・信号コネクタからの電源供給を自動優先)
消費電力 +12 V / +24 V: 3.4 W, PoE: 4.4 W
外形寸法 29(W) × 29(H) × 53(D) mm(コネクタ含まず)
図面
29(W) × 29(H) × 53(D) mm(コネクタ含まず)
図面
光学フィルター IR カットフィルタ有り 光学フィルタ無し
光軸精度 水平 / 垂直方向位置精度: ± 0.5 mm
水平 / 垂直方向に対する有効画素面の回転精度: ± 1.5 °
材質 アルミニウム合金
レンズマウント Cマウント
外部接続コネクタ Ethernet コネクタ: RJ45 コネクタ
電源・信号コネクタ: HR10A-7R-6PB (ヒロセ製) 相当
カメラ取付 M3 取り付けネジ穴: 上面に2 個
M3 取り付けネジ穴: 底面に4 個
重量 約65g
動作温度/湿度 下限 周囲環境温度: 0 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと)
上限 周囲環境温度: +40 ℃ 又は 筐体温度: +64 ℃
周囲環境湿度: 0 〜 85 %RH (結露なきこと)
保存温度 / 湿度 周囲環境温度: - 20 〜 +70 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと)
耐振動 20 Hz 〜 200 Hz 〜 20 Hz (5分 / サイクル), 加速度10 G, 各方向30分
耐衝撃 加速度38 G, 6 ms (正弦半波), XYZ 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応
6ピンコネクター:HR10A-7R-6PB(ヒロセ電機)
ケーブル側コネクター:HR10A-7P6S

ピン番号 信号名 入出力 信号電圧
1 POWER IN IN +10.8 〜 +26.4 Vdc
2 絶縁入力(Line0) IN Low: +1.0 V 以下
High: +3.0 〜 +26.4 V
※絶縁入力と絶縁入出力共通端の電位差
3 非絶縁入出力(Line2) IN/OUT +3.0 〜 +26.4 V / Open Collector
4 絶縁出力(Line1) OUT Open Collector
5 絶縁入出力共通端 IN
6 GND IN 0 V
ACアダプタ(オプション)
カメラを駆動するためのACアダプタです。
PoE構成でカメラを使用しない場合に必要となります。
マルチボルテージ(100 〜 240VAC)対応で、RoHS対応品となります。
型番 コネクタ 入力 出力 税別価格
UN310-6P-M 6Pコネクタ:HR10A-7P-6S 100-240VAC 12V/1A 生産終了
後継機:ACアダプター UA310-1210 + 6Pコネクター付ケーブル CAB-CON-M
価格:10,600円(税別)
◆ご注文はこちらへ→ショップサイト
ロックネジ付きGigEケーブル(オプション)
FA分野でGigE Visionカメラをご使用頂く際に、 最適なロックネジ付きのケーブルをご用意しました。
ロボットケーブルで、3m 〜 15mまでの4種類を取りそろえております。
型番 名称 長さ 税別価格
CAB-GE-03-RB ロックネジ付きGigEケーブル3m 3m 8,800円
CAB-GE-05-RB ロックネジ付きGigEケーブル5m 10m 13,500円
CAB-GE-10-RB ロックネジ付きGigEケーブル10m 10m 16,500円
CAB-GE-15-RB ロックネジ付きGigEケーブル15m 15m 24,500円
◆ご注文はこちらへ→ショップサイト
トリポットマウント・三脚座(オプション)
カメラを三脚ネジで固定する為のアダプタ(オプション)です。
型番 対象機種 備考 税別価格
TP-KWA2 STC-MBS/MCS881POE
STC-MBS/MCS122BPOE

5,500円
TP-KWA Mシリーズ全般
※TP-KWA2の対象機種を除く

5,500円
TP-KWA-IEA 底面からのセンサー中心位置がSシリーズのセンサー中心位置と同じ高さになります。 5,500円
◆ご注文はこちらへ→ショップサイト
